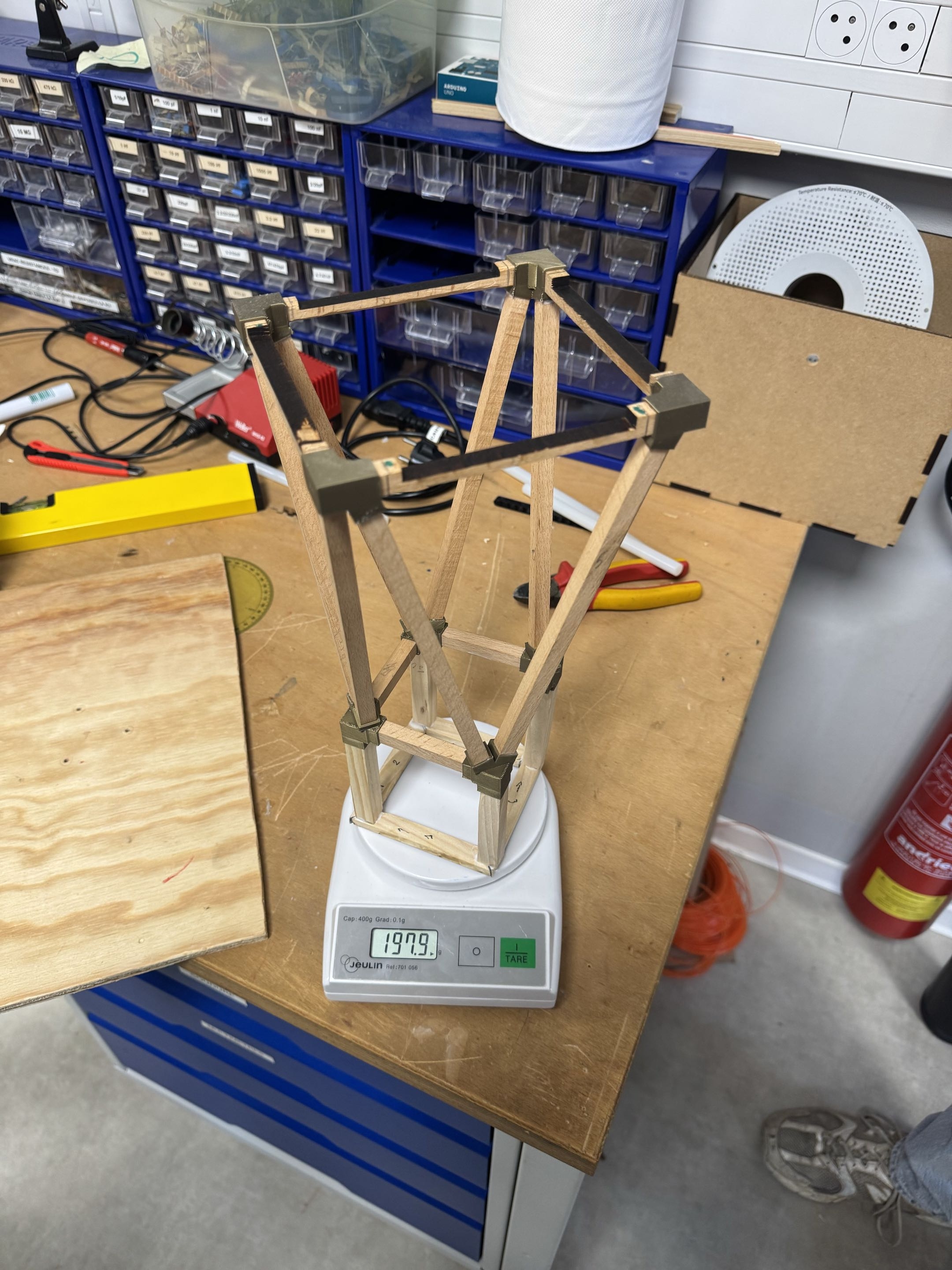

Conception et fabrication d'une structure porteuse en bois sous contrainte stricte de masse : la maquette ne devait pas dépasser 200 g. L'objectif était de maximiser la charge supportée en optimisant chaque gramme de matière.

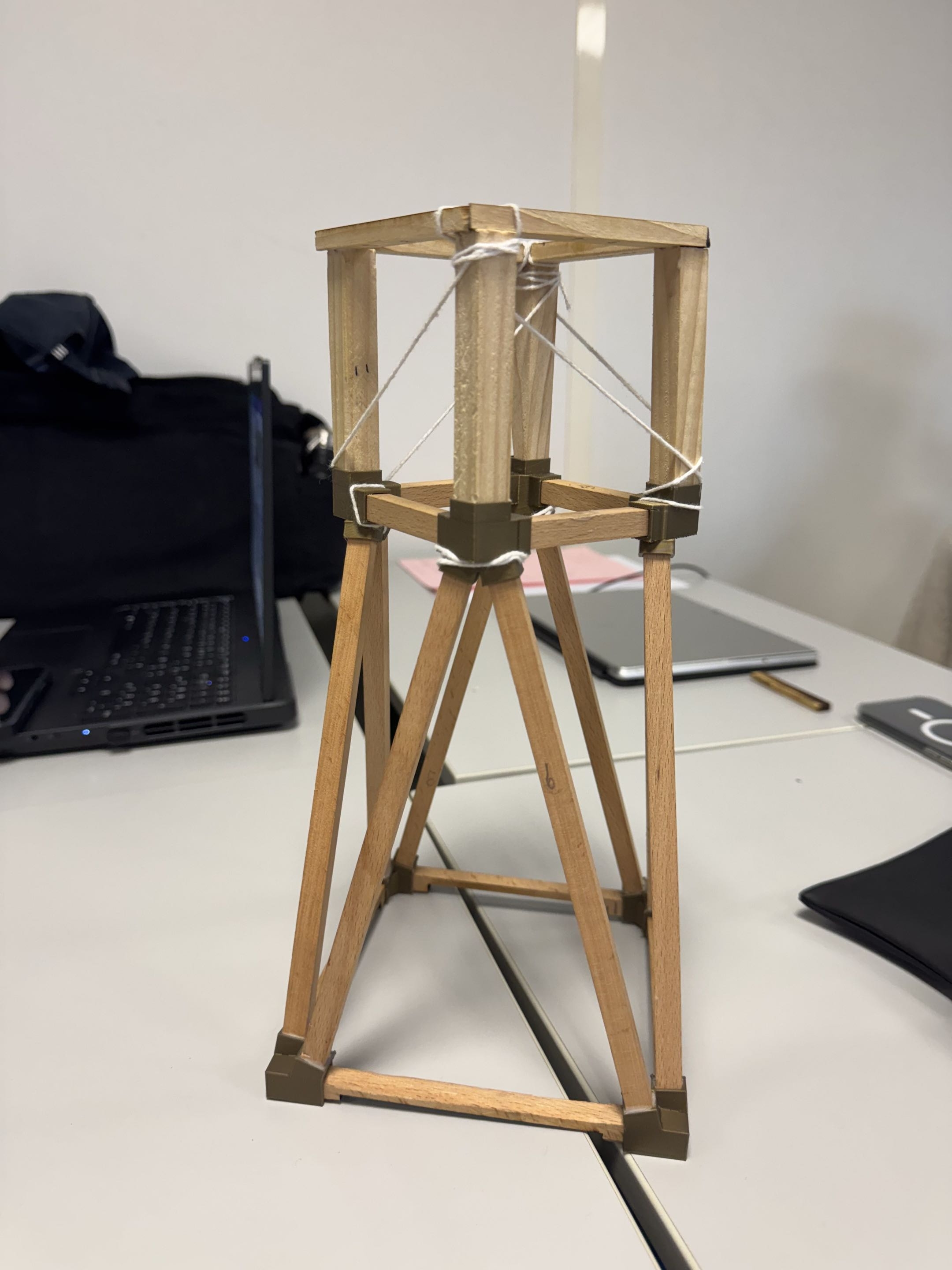

Pour rester sous la limite, les tassots ont été limés et découpés au laser afin de réduire leur masse au strict nécessaire, et les liaisons, réalisées par impression 3D, ont été intentionnellement moins remplies (taux d'infill réduit) pour alléger l'ensemble sans compromettre la rigidité globale de la structure.

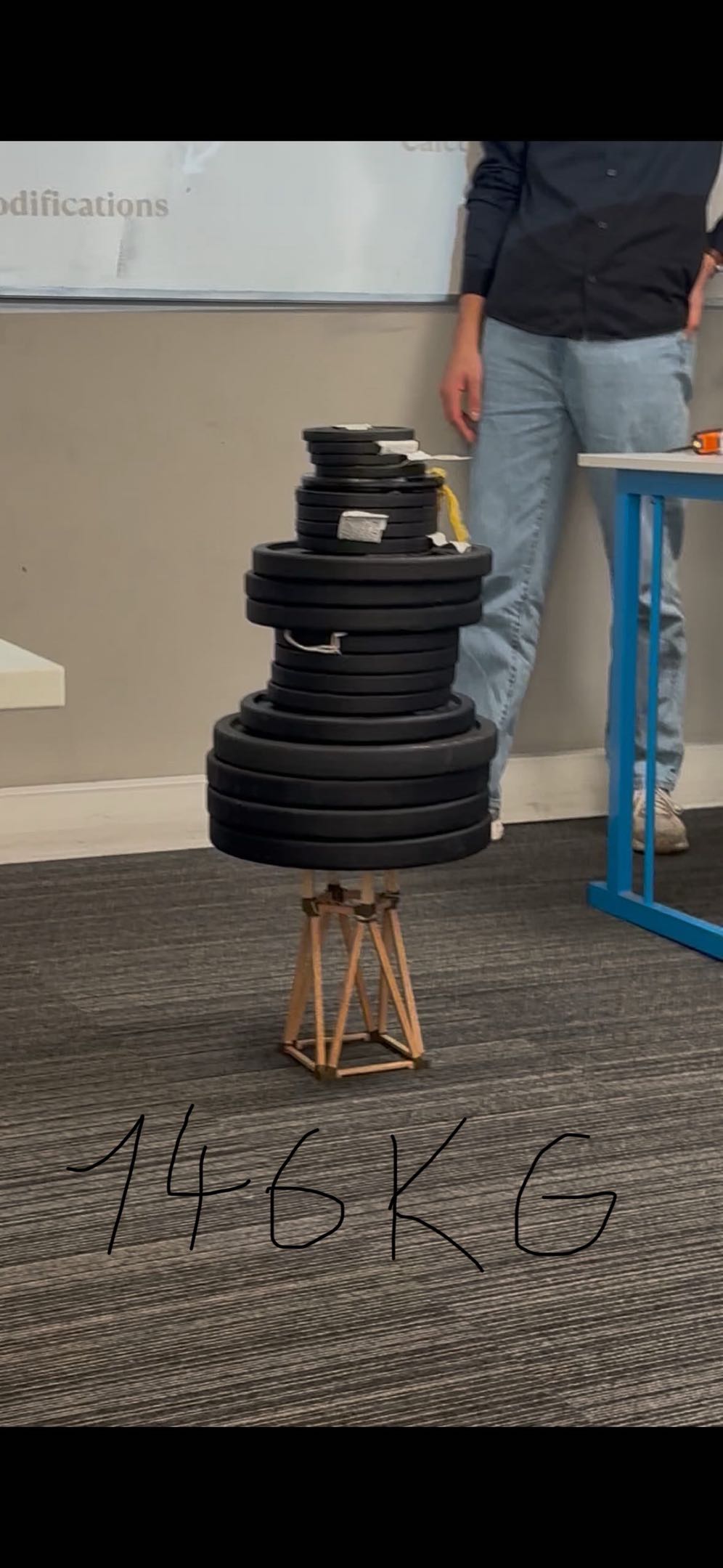

Résultat : la structure a tenu 146 kg de disques de fonte empilés sans céder. Le test n'a pas atteint la limite de rupture, nous manquions simplement de poids supplémentaires. La charge réelle admissible aurait vraisemblablement dépassé ce résultat. De plus, nous avons calculé chaque tassots de notre structure et modélisé les possibles déformations sur le logiciel ROBOT. Cette approche nous a permis d'optimiser la répartition de la matière en fonction des efforts subis, maximisant ainsi la performance de la maquette tout en respectant la contrainte de masse.
