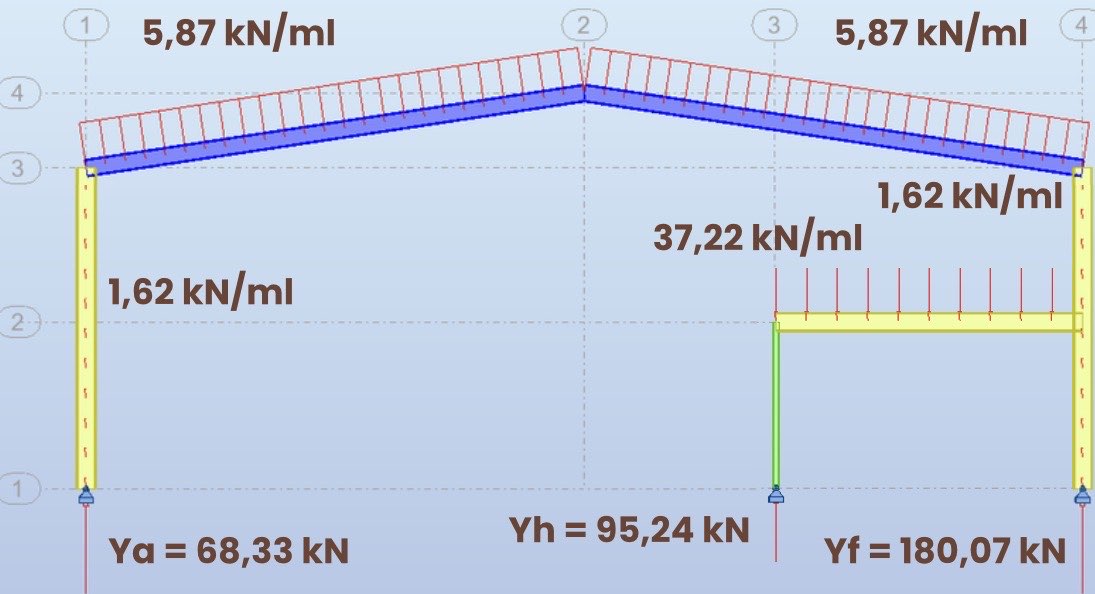

Étude complète d'un bâtiment à ossature métallique : modélisation 3D de la structure sous Revit, calculs aux éléments finis sur Robot Structural Analysis et vérifications manuelles des éléments porteurs.

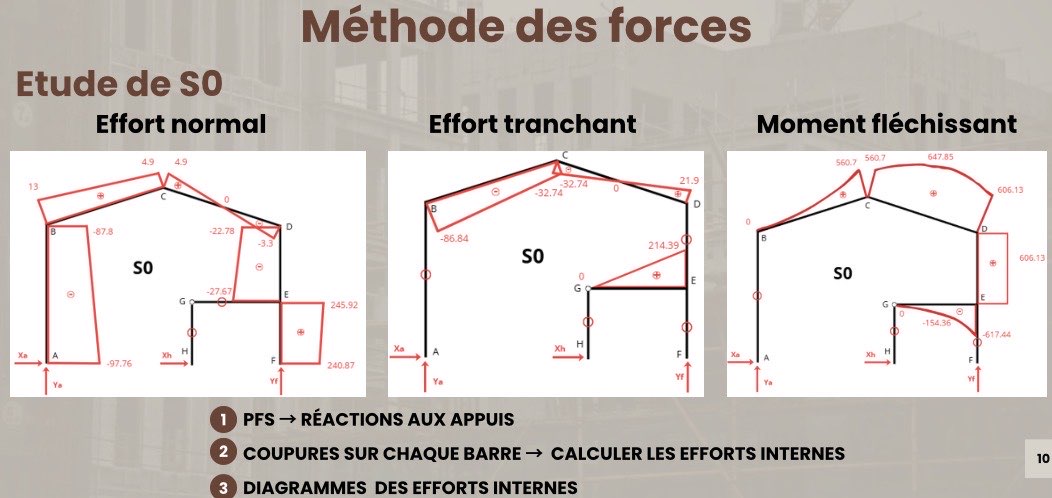

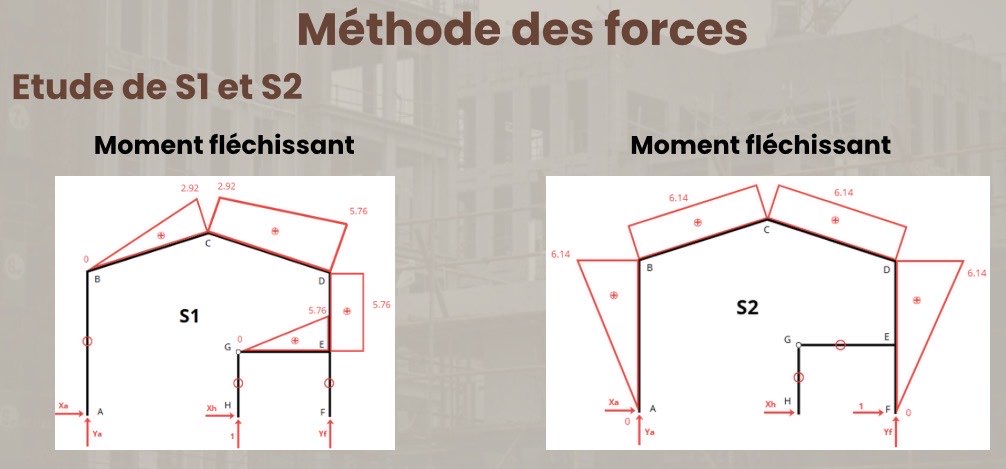

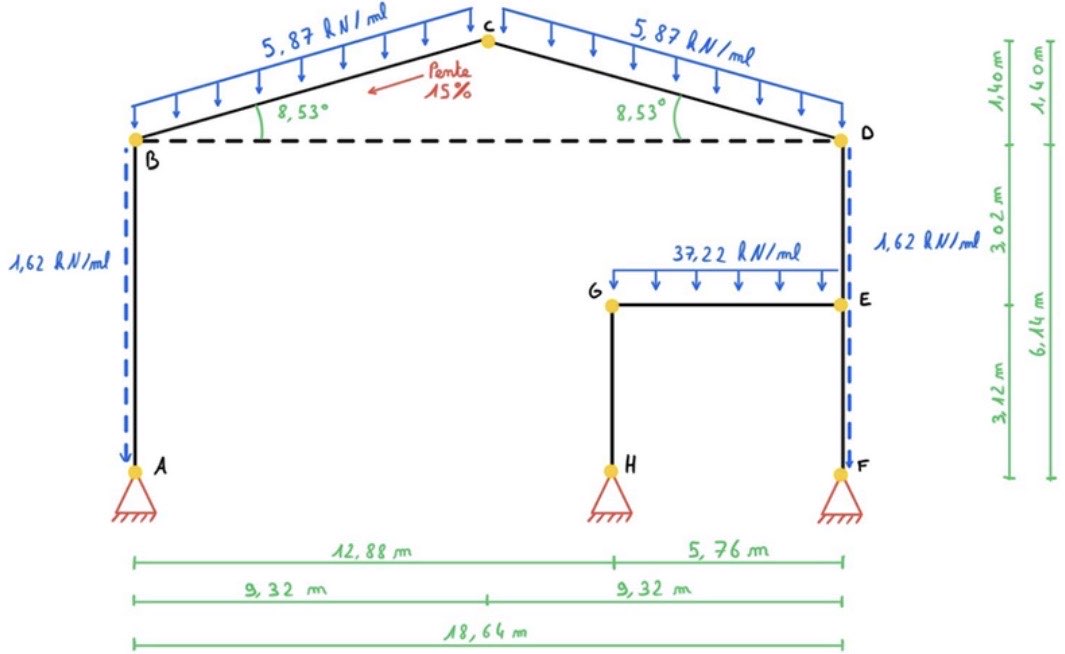

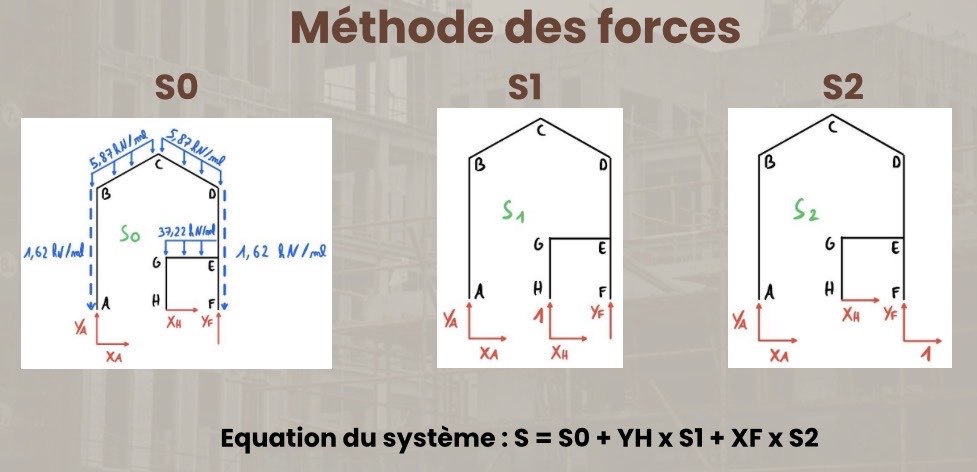

Le modèle intègre poteaux, poutres, contreventements et plancher intermédiaire. Les descentes de charges, les combinaisons d'actions réglementaires (ELU/ELS) et le dimensionnement des profilés ont été conduits en parallèle par le calcul numérique et par des vérifications analytiques manuelles.
Ce croisement des approches, logiciel et main, permet de valider la cohérence des résultats et d'acquérir une compréhension approfondie du comportement structurel du bâtiment sous charges permanentes et d'exploitations.
Galerie du projet
